[chrisi069]

Moin,

die Tragflächen Seitenteile/ Endspannten
sind soeben fertig geworden.







Di innere Seite natürlich auch



und Tschüss

[chrisi069]

Servus,
voll der schei....
Das ist meine Muster für die Flügelunterseite.



ich mache schon eine Std. rum mit Taschenrechner
und direkt am Objet an zu zeichnen.

reicht für heute

bis Morgen

[chrisi069]

Puh.
ich bin ko Leute...

Die ganze Aktion hat ca. 7std. gedauert
ich weis das ist nicht gerade schnell, dafür ist es gut geworden.

Nach einigen Schablonen Schneiden, mit Überlappung natürlich
(Frauchen war arbeiten... grins).

Konnte ich endlich mit der Flügelunterseite loslegen

Zuerst mit weiser Folie begonnen



Am Ruderanschlag bin ich eigen...
So will ich es haben.



Die grüne Folie ist ohne Schablone entstanden, direckt die Maße aufgezeichnet.



Und aufgebracht, hierbei handelt es sich um die teure Folie Or...r
leicht klebrig, sie war enteuschend.



Nun war die graue Folie drann.



Die Endkante ist gelungen.



Und wieder Schablone für die rote Folie schneiden
hierbei hat sich Backpapier bewehrt



die Unterseite ist nun fertig, hoffentlich finde ich noch die Servorahmen...lach
oh man, die QR und LK müssen auch noch gemacht werden...





meine Frau hat nun auch noch 14 Tage Urlaub...

N8

[chrisi069]

Schei**e,
ich hab doch noch was gemacht
QR angefangen.





jstzt reichts aber...

entgültig gute Nacht

[chrisi069]

Servus,

QR Unterseite ist fertig.



misst Frauchen Telofoniert nicht mehr

bis bald...

[Admin]

sieht aber echt gut aus... auf den Bildern !!

[chrisi069]

Servus,

eigentlich bin ich mit den LK nun auch fertig
aber aber aber...
die teure Or....r grüne Folie hat mich im Stich gelassen
schaut:







eigentlich habe ich den Spezialkleber da,
den geruch kann ich meine Frau nicht an tun,
und mir auch nicht.

HK Folie ist bestellt, d.h. für mich, die Folie mus wieder runter

bis bald...

[chrisi069]

Hi,
die grüne Folie ist entsorgt...
das Mittelstück habe ich als Schablone aufgehoben.
Auf dem Spiegel hebt der Dreck...



Auf der Flügeloberseite sind nun Streifen aufgebügelt
muss ja irgent was machen.



Nun ist auch noch meine blaue Folie zu wenig... Kriese..lach



und ich weiss die Bestellnr. nicht mehr
beweismittel musste ich wegen dem weiblichen Finanzamt vernichten.
bis bald...

[chrisi069]

Servus,

die QR und LK haben ihre Steifen auch erhalten.





und Tschüss

[chrisi069]

Servus,

ausen noch etwas gebügelt.





beidseitig





bis bald..

Angehängte Grafiken

[chrisi069]

Moin, auf die schnelle

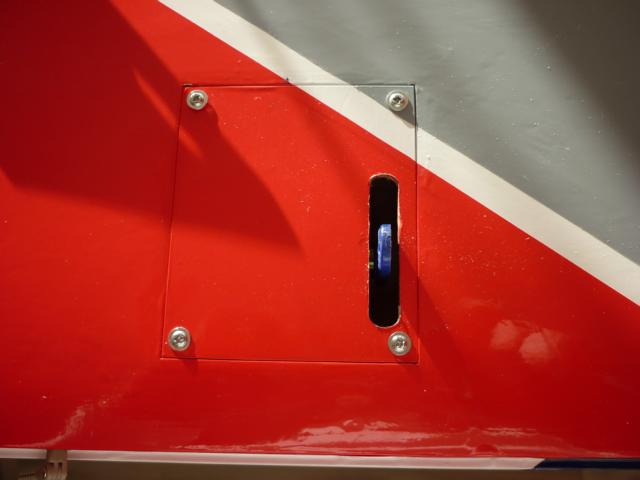

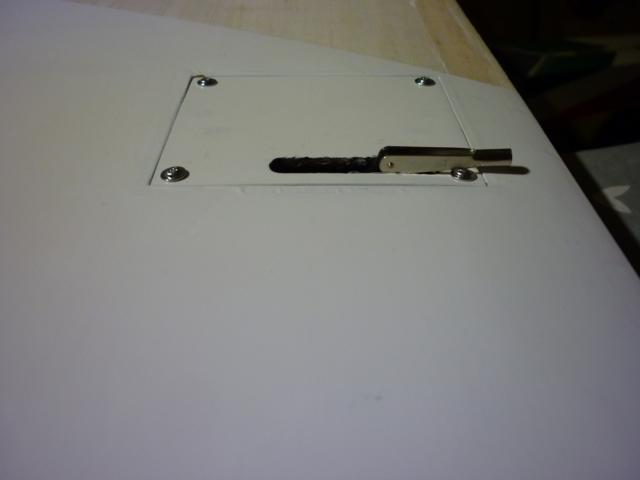

die Servodeckel sind nun auch gestylt worden







Die Ausschnitte für das Servohorn/ Hebel
habe ich mit einen heißen Draht vollzogen
in der Hoffnung das sich die Schnittstelle gleichzeitig mit dem Holz verschweißt

die HK Schrauben sind auch eingetroffen
und grüne Folie







die blaue Folie sollte noch kommen

bis bald...

[René]

Moin, auf die schnelle

die Servodeckel sind nun auch gestylt worden







Die Ausschnitte für das Servohorn/ Hebel
habe ich mit einen heißen Draht vollzogen
in der Hoffnung das sich die Schnittstelle gleichzeitig mit dem Holz verschweißt

die HK Schrauben sind auch eingetroffen
und grüne Folie







die blaue Folie sollte noch kommen

bis bald...

[chrisi069]

Moin,
auf die schnelle Ruderscharniere eingeklebt



und einen Servo in seinen entgültigen
Arbeitsplatz verwiesen.



Natürlich vorher Steckverbindung eingeschrumpft.



gute Nacht Forum

[chrisi069]

Moin,
auf die schnelle Ruderscharniere eingeklebt




und einen Servo in seinen entgültigen
Arbeitsplatz verwiesen.



Natürlich vorher Steckverbindung eingeschrumpft.



Weil ich nicht die aktuellen Servoeinbaurahmen
von Norbert habe, sah ich mich gezwungen noch kleine Hölzchen
in die Rahmen einzuleimen.



und da Frauchen bei der Arbeit ist
wird der Dremel ausgepackt



das Überschüssige Holz wird bezwungen...

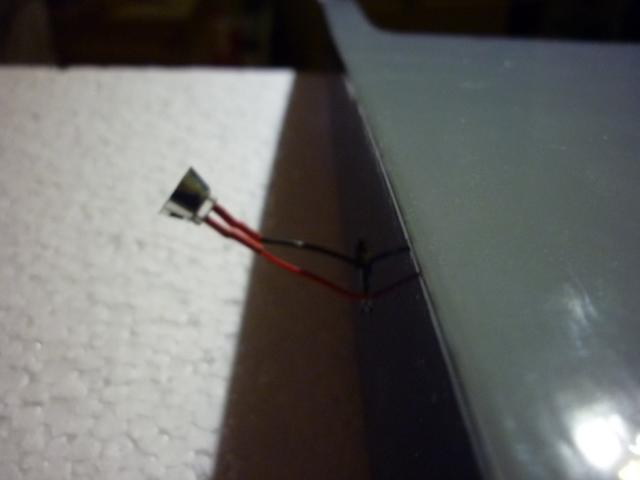

Geschwind dan den Tragflächenseiten die LED
rausgefummelt.



und kleine Reflektoren angeklebt.



bis bald...

[chrisi069]

Hier zum auswendig lernen:

Schablone machen.





Und aufbügeln.






Somit ist die Tragfläche oberseite fertig.

bis bald...

[chrisi069]

heute leider nicht viel, sorry
die letzten Servos sind in der Tragfläche eingefügt worden.
es macht Sinn vorher die Servos für QR mit der Funke Mittig zu stellen,



für die LK solltet ihr die Schub-Endstellung wählen, sonnst dürft ihr wieder demontieren.



Eigentlich könnte ich die QR einkleben, bin aber noch am überlegen
ob jetzt schon oder später.

bis bald...

[chrisi069]

Lach
mir war noch langweilig
und habe mich mal etwas um die Beleuchtung gekümmert

Die richtigen Kabel raus gesucht, ich weiss sieht Käse aus.



und natürlich zu Test leuchten lassen



"mensch S*u hell"



Das Positionslicht natürlich auch



nun ist folgendes passiert:

Beim Anschließen vom Posi-Licht ist der Scheinwerfer erloschen
ich frag mich nur warum???

Mir ist klar das eine LED eine Stromlaufrichtung hat (Polarisierung oder so änlich)

zum Anschluss sind zwei plus Adern und eine minus Ader verwendet worden
nun bin ich dafon ausgegangen das zu wenig minus vorhanden war.
Auf die gleiche minus Leitung, habe ich noch zusätzlich minus aus einer anderen Quelle gegeben
kein Erfolg.

Hier mal eine Handzeichnung:



wo liegt der Hund begraben?

Es wird wohl schwierig sein eine 4 Ader durch den Flügel zu ziehen.
Falls alle Sticke reisen werde ich mich für die Scheinwerfer entscheiden

Danke für euren Raht

Gruß Christian

[chrisi069]

An einer vorhandenen Leitung habe ich zwei Adern (Leitungen) angelötet
und durchgezogen das nicht ganz einfach war
(da die Leitung im Flügel teilweise verklebt war)
beim ersten mal hats nicht geklappt.

So musste ich wieder umlöten... von der anderen Seite durchziehen.

nun hatte ich Erfolg



bis bald...

[chrisi069]

So
es funktioniert






zumindest eine Seite

...

[chrisi069]

ich hab voll ein Problem
mit der Beleuchtung der anderen Seite.
Da ich Drill-Litze verwendet habe, hat sich dummer weise im Flügel
die Sromadern wieder verdrillt..... Misst.
Ich überlege noch ob ich auf Risiko gehen soll und versuchen
frische Leitungen wort wörtlich durch zu reisen....Hmmm

...
